Szczegóły Produktu:
|
| Materiał: | Stal nierdzewna | Struktura: | Piłka |
|---|---|---|---|
| Wielkość portu: | 4mm-12mm | Ciśnienie: | Niskie ciśnienie |
| Temperatura mediów: | Normalna temperatura | Moc: | podręcznik |
| Standardowe lub niestandardowe: | Standard | Głoska bezdźwięczna: | Gaz |
| Aplikacja: | Ogólne, olej, chemikalia itp., żywność, SGS | Nazwa produktu: | 3-drogowy zawór kulowy |
| Rozmiar: | 4mm-12mm | Kolor: | Srebro |
| Połączenie: | Okucie | Typ zaworu: | 2 sposoby |
CechyZawór kulowy z prętem sześciokątnym
Dwuczęściowy korpus pręta ciągniony na zimno
Materiał korpusu ze stali nierdzewnej SS316/316L
Maks.dopuszczalne ciśnienie robocze 1000psig (69 bar)
Z o-ringiem Viton i uszczelnieniem PTFE
100% testowane fabrycznie
Materiał konstrukcyjny 2-drogowy zawór kulowy ze stali nierdzewnej
| temp | Opis części | Ilość | Materiał | |
| 1 | Uchwyt | 1 | Nylon | |
| 2 | Nakrętka blokująca | 1 | SS304 | |
| 3 | Podkładka sprężysta | 1 | SS304 | |
| 4 | Pralka | 2 | SS304 | |
| 5 | Uszczelnienie dławika | 2 | PTFE | |
| 6 | Trzon | 1 | SS316/316L | |
| 7 | Ciało | 1 | SS316/316L | |
| 8 | Piłka | 1 | SS316/316L | |
| 9 | Siedziba | 2 | PTFE | |
| 10 | O-ring korpusu | 1 | Fluoroelastomer | |
| 11 | Zaślepka | 1 | SS316/316L |

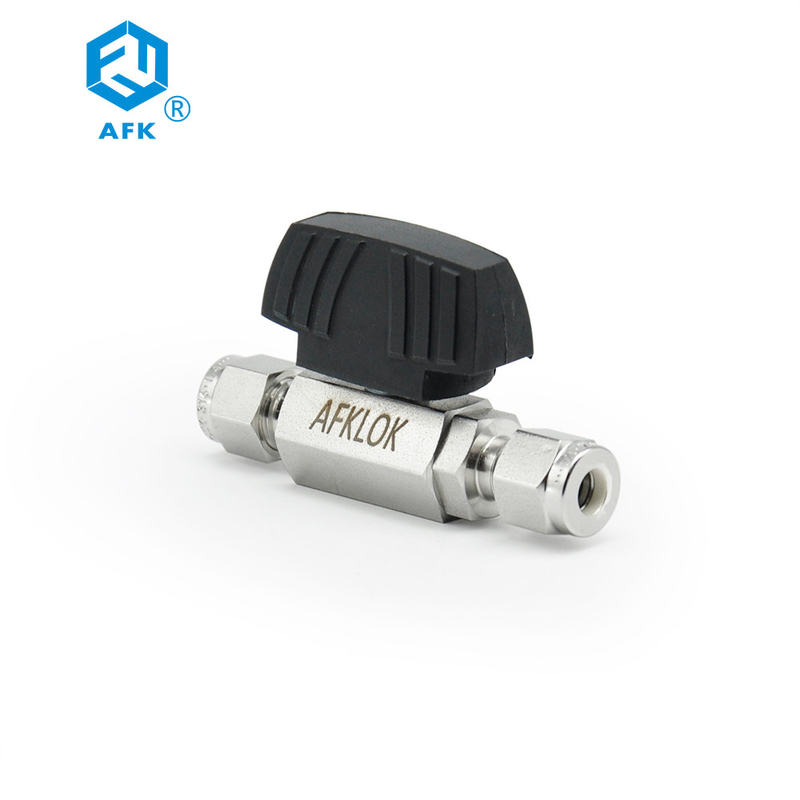

Informacje o zamawianiuZawór kulowy z czarną rączką dielektryczną
| C- | 2 | BV- | S6- | 02 | A- | 1P | |
| Klasyfikacja | Rodzaj produktu | Typ zaworu | Materiał | Rozmiar (ułamkowy) | Rozmiar (metryczny) | Rodzaj połączenia | MAKSYMALNE Ciśnienie Robocze |
| C: Zawór | 2:2szt | BV: 2-drogowy zawór kulowy | S6:SS316 | 04:1/4" | 6:6 mm | Odp.: KONIEC rury AFK | 1P:1000P ZNAK |
| S6L:SS316L | 06:3/8" | 8:8 mm | MR:Męski gwint BSPT | ||||
| 08:1/2" | 10:10 mm | MN: gwint męski NPT | |||||
| 012:3/4" | 12:12 mm | ||||||
| 18:18 mm |
| Typ | Połączenie/rozmiar | Otwór | Wymiary (mm) | |||||
| Wlot/wylot | mm | W. | A | B | C | D | ||
| KONIEC rurki AFK | Frakcyjny | 1/4" | 5.0 | 0,19 | 72,9 | 41,0 | 31,4 | 8.5 |
| 3/8" | 7.0 | 0,27 | 78,2 | 41,0 | 33.1 | 9.5 | ||
| 1/2: | 9.0 | 0,35 | 90,5 | 50,0 | 41,3 | 13,5 | ||
| 3/4" | 12,5 | 0,49 | 108,9 | 58,5 | 48,5 | 16.0 | ||
| Metryczny | 6 mm | 5.0 | 0,19 | 72,6 | 41,0 | 31,4 | 8.5 | |
| 8 mm | 5.0 | 0,19 | 74,5 | 41,0 | 31,4 | 8.5 | ||
| 10 mm | 7.0 | 0,27 | 78,5 | 41,0 | 33.1 | 9.5 | ||
| 12mm | 9.0 | 0,35 | 90.1 | 50,0 | 41,3 | 13,5 | ||
| 18 mm | 12,5 | 0,49 | 108,9 | 58,5 | 48,5 | 16.0 | ||
| Gwint męski BSPT | Frakcyjny | 1/4" | 5.0 | 0,19 | 72,9 | 41,0 | 31,4 | 8.5 |
| Gwint męski NPT | Frakcyjny | 1/4" | 5.0 | 0,19 | 72,9 | 41,0 | 31,4 | 8.5 |
Niektóre typowe zastosowania sześciokątnych zaworów kulowych obejmują:
Sześciokątne zawory kulowe z tulejką są powszechnie stosowane w aplikacjach, w których wymagane jest bezpieczne i szczelne połączenie między zaworem a rurociągiem.Sześciokątny kształt tulejki zapewnia szczelne trzymanie rurociągu, dzięki czemu zawór nie poluzuje się ani nie wycieknie z upływem czasu.
Ogólnie rzecz biorąc, sześciokątne zawory kulowe są wszechstronną i niezawodną opcją dla szerokiego zakresu zastosowań przemysłowych, w których wymagane jest bezpieczne i szczelne połączenie.
Często zadawane pytania
Q1.Jakie są twoje warunki pakowania?
A1.Norma eksportowa.
Q2.Jakie są twoje warunki płatności?
A2.T/T, PayPal, Western Union.
Q3.Jakie są twoje warunki dostawy?
A3.EXW.
Q4.A co z czasem dostawy?
A4.Zwykle zajmie to od 5 do 7 dni po otrzymaniu pełnej płatności.Konkretny czas dostawy zależy od pozycji i ilości zamówienia.
Pytanie 5.Czy możesz produkować zgodnie z próbkami?
A5.Tak, możemy produkować według twoich próbek lub rysunków technicznych.Możemy zbudować formy i osprzęt.
Q6.Jaka jest Twoja przykładowa polityka?
A6.Możemy dostarczyć próbkę, jeśli mamy gotowe części w magazynie, ale klienci muszą zapłacić koszt próbki i koszt kuriera.
Pytanie 7.Czy testujesz wszystkie swoje towary przed dostawą?
A7.Tak, mamy 100% test przed dostawą
