Szczegóły produktu
Miejsce pochodzenia: Guangdong, Chiny (kontynent)
Nazwa handlowa: AFK
Orzecznictwo: CE
Numer modelu: UT
Warunki płatności i wysyłki
Minimalne zamówienie: 1 kawałek/sztuk
Cena: negocjowalne
Szczegóły pakowania: Wewnątrz przezroczysta torba PE, karton zewnętrzny
Możliwość Supply: 2000 sztuk / sztuk na tydzień

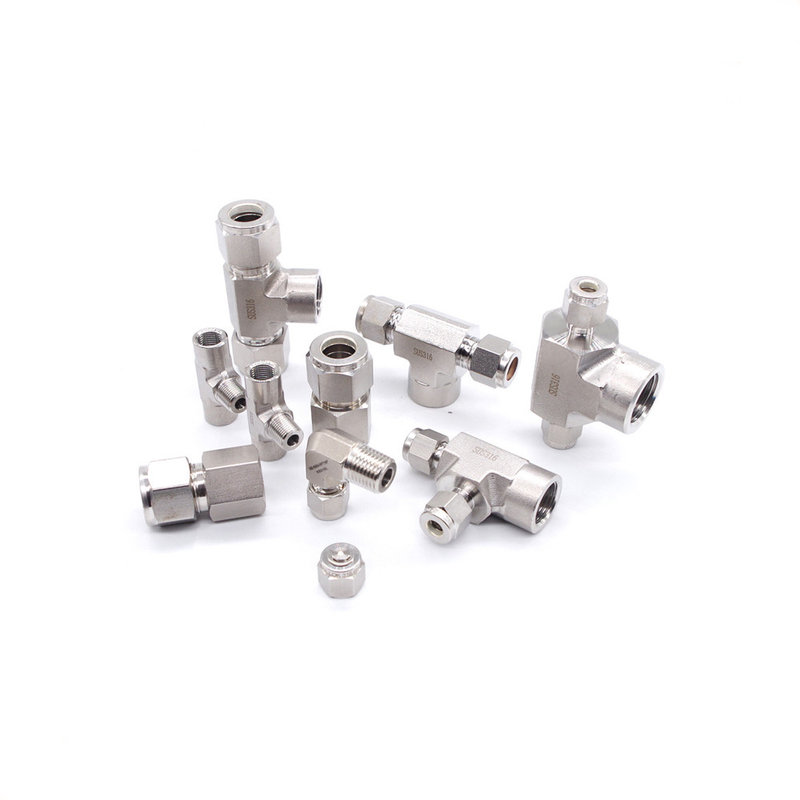

Typ: |
Armatura |
Materiał: |
SS316, SS304 |
Obowiązujące nośniki: |
azot, wodór, tlen, argon, amoniak, hel, wodór, gaz itp. |
Maksymalne ciśnienie: |
3000 psig |
Połączenie: |
podwójna tuleja, gwint NPT, spawana, rura, króciec do węża itp. |
ROZMIAR: |
1/4", 3/8", 1/2", 3/4", 1", 3mm, 4mm, 6mm, 8mm,10mm,12mm |
Kształt: |
złącze proste, kolano 90 stopni, trójnik (3-kierunkowy), krzyż (4-kierunkowy) |
Port: |
ShenZhen |
Typ: |
Armatura |
Materiał: |
SS316, SS304 |
Obowiązujące nośniki: |
azot, wodór, tlen, argon, amoniak, hel, wodór, gaz itp. |
Maksymalne ciśnienie: |
3000 psig |
Połączenie: |
podwójna tuleja, gwint NPT, spawana, rura, króciec do węża itp. |
ROZMIAR: |
1/4", 3/8", 1/2", 3/4", 1", 3mm, 4mm, 6mm, 8mm,10mm,12mm |
Kształt: |
złącze proste, kolano 90 stopni, trójnik (3-kierunkowy), krzyż (4-kierunkowy) |
Port: |
ShenZhen |
projekt laboratoryjne gazowe powietrze pneumatyczne 3-drożne plastikowe złącze węża
Instrukcja kształtu:
Instrukcja połączenia:
Funkcja:
| Metryczny | |||||||||
| Średnica zewnętrzna rury | Numer katalogu | A | D | mi | F | G | H | J | k |
| 3 | UT-3-0 | 22.3 | 12,9 | 2 | 12 | 10 | 15.7 | 31,5 | 44,7 |
| 4 | UT-4-0 | 25.4 | 13.7 | 3 | 12 | 12 | 18.8 | 37,6 | 50,8 |
| 6 | UT-6-0 | 27.0 | 15.3 | 5 | 12 | 14 | 19.6 | 39.1 | 53,9 |
| 8 | UT-8-0 | 29,9 | 16.2 | 6 | 14 | 17 | 22.4 | 44,7 | 59,7 |
| 10 | UT-10-0 | 31,5 | 17.2 | 8 | 17 | 19 | 23,9 | 47,8 | 63,0 |
| 12 | UT-12-0 | 36,0 | 22,8 | 10 | 22 | 22 | 25,9 | 51,8 | 72,0 |
| 14 | UT-14-0 | 38,8 | 24.4 | 10 | 24 | 27 | 28,7 | 57,4 | 77,6 |
| 15 | UT-15-0 | 38,8 | 24.4 | 11 | 24 | 27 | 28,7 | 57,4 | 77,6 |
| 16 | UT-16-0 | 38,8 | 24.4 | 12 | 24 | 27 | 28,7 | 57,4 | 77,6 |
| 18 | UT-18-0 | 38,8 | 24.4 | 14 | 27 | 30 | 29,7 | 59,4 | 79,5 |
| 20 | UT-20-0 | 44,6 | 26.0 | 16 | 30 | 32 | 34,5 | 69.1 | 89,3 |
| 22 | UT-22-0 | 44,6 | 26.0 | 18 | 30 | 32 | 34,5 | 69.1 | 89,3 |
| 25 | UT-25-0 | 49.1 | 31.3 | 21 | 35 | 38 | 36,8 | 73,7 | 98,3 |
| Frakcyjny | |||||||||
| 1/16 | UT-005-0 | 17.8 | 8.6 | 1 | 12 | 10 | 14.0 | 28.0 | 35,6 |
| 1/8 | UT-01-0 | 22.4 | 12.7 | 2 | 12 | 10 | 15.8 | 31,4 | 44,8 |
| 3/16 | UT-015-0 | 25.4 | 13.7 | 3 | 12 | 12 | 19.6 | 39.1 | 50,8 |
| 1/4 | UT-02-0 | 27.0 | 15.2 | 5 | 12 | 14 | 22.4 | 44,8 | 54,0 |
| 3/8 | UT-03-0 | 30,5 | 16.8 | 8 | 17 | 19 | 23.1 | 46,2 | 61,0 |
| 1/2 | UT-04-0 | 36,0 | 22,8 | 10 | 22 | 22 | 26.0 | 52,0 | 72,0 |
| 5/8 | UT-05-0 | 38,9 | 24.4 | 12 | 24 | 27 | 28,7 | 57,4 | 77,8 |
| 3/4 | UT-06-0 | 40,0 | 26.0 | 15 | 27 | 30 | 29,7 | 59,4 | 80,0 |
| 1 | UT-08-0 | 49,0 | 31.2 | 21 | 35 | 38 | 36,8 | 73,6 | 98,0 |
Q1.Jakie produkty możesz dostarczyć?
Mój drogi przyjacielu, jeśli chcesz dowiedzieć się więcej o naszych produktach, wyślij mi zapytanie lub e-mail, a my odpowiemy w ciągu 24 godzin!
W zapytaniu prosimy podać jak najwięcej następujących parametrów:
1. Kształt: połączenie proste, kolano 90 °, T (3-kierunkowe), krzyżowe (4-kierunkowe)
2. Przyłącze: gwint zewnętrzny NPT, gwint wewnętrzny NPT, tuleja, spawana, rura
3. Materiał: SS316, SS304
4. Media: do jakiego płynu się stosuje?Olej napędowy?
5. Rzeczywiste ciśnienie robocze
6. Ilość
Proszę opisać jakiego rodzaju okucia Państwo potrzebują, wtedy możemy przesłać Państwu dokładny model i wycenę.Na przykład kolano 90 stopni, jeden koniec to gwint męski NPT, drugi to podwójna tuleja (bezpośrednio połączona z rurką), wodór gazowy, 1500 psi, 3000 sztuk.
