Szczegóły produktu
Miejsce pochodzenia: Łańcuch
Nazwa handlowa: AFKLOK
Orzecznictwo: CE
Numer modelu: FA-10-02G
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: negocjowalne
Szczegóły pakowania: Ogólne opakowanie
Możliwość Supply: 5000
Nazwa produktu: |
Spawany x gwint wewnętrzny |
Aplikacja: |
PRZEMYSŁ |
Orzecznictwo: |
ISO9001 CE |
Rodzaj gwintu: |
BSPP BSPT G NPT |
Rozmiar: |
10mm OD-G1/2 cale |
Ciśnienie robocze: |
3000 psi |
Materiał: |
Stal nierdzewna 316 |
Technika: |
Podrobiony |
Połączenie: |
Spawanie/gwintowane |
Nazwa produktu: |
Spawany x gwint wewnętrzny |
Aplikacja: |
PRZEMYSŁ |
Orzecznictwo: |
ISO9001 CE |
Rodzaj gwintu: |
BSPP BSPT G NPT |
Rozmiar: |
10mm OD-G1/2 cale |
Ciśnienie robocze: |
3000 psi |
Materiał: |
Stal nierdzewna 316 |
Technika: |
Podrobiony |
Połączenie: |
Spawanie/gwintowane |
Opis produktu
| Stal nierdzewna 316 jako materiał standardowy | |
| 1 | Złączki proste są produkowane z wysokiej jakości prętów.Okucia kształtowe wykonywane są metodą kucia |
| 2 | Wysokiej jakości obróbka wszystkich portów zapewnia spójne spawanie |
| 3 | Konstrukcja złącza promieniowego dla kolanek zapewnia płynną ścieżkę przepływu |
| 4 | Wszystkie złączki są czyszczone w celu usunięcia oleju, smaru i luźnych cząstek |
| 5 | Każda złączka jest oznaczona rozmiarem, materiałem i numerem cieplnym Dane techniczne |
| 6 | Rozmiary wahają się od 1/8" do 2" i od 6 mm do 38 mm. |
| 7 | Temperatura pracy: Minimalna temperatura materiału Maksymalna temperatura Stal nierdzewna 316 -325°F (-198°C) 1000°F (538°C) 316L stal nierdzewna -325°F (-198°C) 850°F (454°C) stal nierdzewna 904L -325°F (-198°C) 700°F (371°C) |

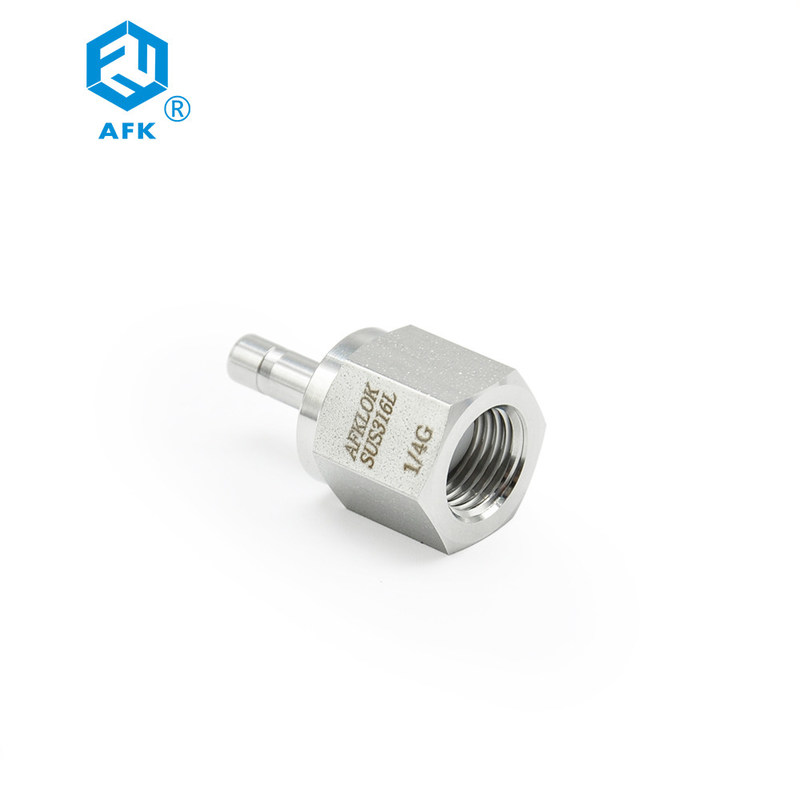

Wprowadzenie adaptera AFK Adapter redukcyjny ze stali nierdzewnej 316 Złączka do rur Gwinty G
AFKLOK oferuje złącza spawane od 1/8 do 2 cali i od 6 mm do 38 mm, które pasują do wszelkich zastosowań przemysłowych lub o wysokiej czystości. AFKLOK zapewnia konfiguracje gwintów NPT, ISO / BSP, SAE i lSO. Złączki spawane firmy Hikelok są dostępne w różnych rozmiary, materiały i konfiguracje.Zostały zaprojektowane w celu zapewnienia szczelnych połączeń i nadają się do stosowania w różnych zastosowaniach, które obsługują wiele dzisiejszych głównych rynków przemysłowych. Trwałe połączenia o wysokiej integralności zapewniają wytrzymałość i niezawodność w szeregu stopów, aby spełnić wymagania dotyczące jakości i odporność na korozję.
Zalety
Wysokiej jakości obróbka wszystkich powierzchni zapewnia spójne spawanie z rurą Gruba ściana oraz wytrzymałość materiału zapewniają długą żywotność w trudnych warunkach eksploatacyjnych Wszystkie złączki mają wysokiej jakości wygląd Każda złączka jest oznaczona nazwą producenta w celu łatwego śledzenia pochodzenia Sprawdzona konstrukcja, doskonałość produkcji i najwyższej jakości surowce łączą się, aby zapewnić, że każda złączka AFKLOK spełnia najwyższe oczekiwania naszych klientów Złączki spawane AFKLOK zapewniają różnorodność rozmiar przyłącza do wyboru
Specyfikacja
Cechy adaptera Adapter redukcyjny AFK Łącznik rurowy ze stali nierdzewnej 316 Gwinty G
Dostępne w rozmiarach od 1/8 do 2 cali i od 6 mm do 38 mm, materiały spawane AFKLOK obejmują stal nierdzewną 316 316L, mosiądz, stop, stal węglową Zastosowania krytyczne i wysokie temperatury Złączki do spawania ręcznego lub automatycznego
sprzętWysokiej jakości obróbka wszystkich portów zapewnia spójne spawanie AFKLOK zapewnia gwinty NPT, NPTF, ISO/BSP, SAE i lSO oraz konfiguracje metryczne Złączki spawane AFKLOK są łatwe w instalacji
| Ciśnienie robocze reduktora | |
| 1 | Podane ciśnienia robocze są oparte na normie ANSI/ASME B31.3 w temperaturze otoczenia. Aby określić ciśnienie robocze zgodnie z normą ANSI/ASME B31.1, należy pomnożyć ciśnienie robocze przez 0,94. |
| 2 | Użyj dopuszczalnego ciśnienia roboczego w temperaturze otoczenia, aby pomnożyć współczynniki podwyższonej temperatury, aby uzyskać ciśnienie robocze w podwyższonej temperaturze.Materiały Materiał Pręt Półfabrykat Odkuwki Oznaczenie Stal nierdzewna 316 ASTM A276, ASME SA479 ASTM A182, ASME SA182 SS Stal nierdzewna 316L 6L Stal nierdzewna 904L ASTM B649 ASTM A182 904L |
| Użycie tych samych materiałów do spawania zapewni takie same współczynniki rozszerzalności i dobre spawanie. | |
| Zaleca się spawanie wolframem w osłonie gazów obojętnych (TIG). | |
Łączy ułamkowy port AFK z męskim gwintem NPT
| Nr części | Średnica zewnętrzna rury T |
P NPT |
Wymiary (mm) | ||||
|
mi min. |
H | Ł | |||||
| cal | mm | cal | mm | ||||
| FA-02T02N | 1/8 | 3,17 | 1/8 | 2,0 | 9/16 | 14,28 | 31,5 |
| FA-02T04N | 1/8 | 3,17 | 1/4 | 2,0 | 3/4 | 19.05 | 35,3 |
| FA-03T02N | 3/16 | 4.76 | 1/8 | 3.0 | 9/16 | 14,28 | 32,0 |
| FA-03T04N | 3/16 | 4.76 | 1/4 | 3.0 | 3/4 | 19.05 | 35,8 |
| FA-04T02N | 1/4 | 6.35 | 1/8 | 4.3 | 9/16 | 14,28 | 33,0 |
| FA-04T04N | 1/4 | 6.35 | 1/4 | 4.3 | 3/4 | 19.05 | 37.1 |
| FA-04T06N | 1/4 | 6.35 | 3/8 | 4.3 | 7/8 | 22.22 | 39,4 |
| FA-04T08N | 1/4 | 6.35 | 1/2 | 4.3 | 1-1/16 | 26,98 | 45,5 |
| FA-05T02N | 5/16 | 7,93 | 1/8 | 5.6 | 9/16 | 14,28 | 34,3 |
| FA-05T04N | 5/16 | 7,93 | 1/4 | 5.6 | 3/4 | 19.05 | 37,6 |
| FA-06T02N | 3/8 | 9.52 | 1/8 | 6.9 | 9/16 | 14,28 | 34,3 |
| FA-06T04N | 3/8 | 9.52 | 1/4 | 6.9 | 3/4 | 19.05 | 38.1 |
| FA-06T06N | 3/8 | 9.52 | 3/8 | 6.9 | 7/8 | 22.22 | 40.4 |
| FA-06T08N | 3/8 | 9.52 | 1/2 | 6.9 | 1-1/16 | 26,98 | 46,7 |
| FA-08T04N | 1/2 | 12.70 | 1/4 | 9.4 | 3/4 | 19.05 | 43,4 |
| FA-08T06N | 1/2 | 12.70 | 3/8 | 9.4 | 7/8 | 22.22 | 45,5 |
| FA-08T08N | 1/2 | 12.70 | 1/2 | 9.4 | 1-1/16 | 26,98 | 51,8 |
| FA-10T06N | 5/8 | 15.87 | 3/8 | 11.9 | 7/8 | 22.22 | 48.3 |
| FA-10T08N | 5/8 | 15.87 | 1/2 | 11.9 | 1-1/16 | 26,98 | 53.1 |
| FA-10T12N | 5/8 | 15.87 | 3/4 | 11.9 | 1-1/4 | 31.75 | 55,4 |
| FA-12T08N | 3/4 | 19.05 | 1/2 | 14.7 | 1-1/16 | 26,98 | 52,8 |
| FA-12T12N | 3/4 | 19.05 | 3/4 | 14.7 | 1-1/4 | 31.75 | 54,9 |
| FA-12T16N | 3/4 | 19.05 | 1 | 14.7 | 1-5/8 | 41.27 | 58,4 |
| FA-14T12N | 7/8 | 22.22 | 3/4 | 15.7 | 1-1/4 | 31.75 | 57,2 |
| FA-16T12N | 1 | 25.40 | 3/4 | 20.3 | 1-1/4 | 31.75 | 60,7 |
| FA-16T16N | 1 | 25.40 | 1 | 20.3 | 1-5/8 | 41.27 | 64,3 |
| FA-20T20N | 1-1/4 | 31.75 | 1-1/4 | 25,9 | 2-1/8 | 53,98 | 77,7 |
| FA-24T24N | 1-1/2 | 38.10 | 1-1/2 | 31,8 | 2-3/8 | 60.33 | 88,9 |
| FA-32T32N | 2 | 50,80 | 2 | 43,7 | 2-7/8 | 73.03 | 107,4 |
Łączy metryczny port AFK z męskim gwintem stożkowym ISO
| Nr części | Średnica zewnętrzna rury T |
P ISO7/1 |
Wymiary (mm) | ||
|
mi min. |
H | Ł | |||
| mm | mm | ||||
| FA-M03T02R | 3 | 1/8 | 1.9 | 14.28 | 31.2 |
| FA-M06T02R | 6 | 1/8 | 4.1 | 14.28 | 32,5 |
| FA-MO6T04R | 6 | 1/4 | 4.1 | 19.05 | 37.1 |
| FA-M08T04R | 8 | 1/4 | 5.6 | 19.05 | 37,6 |
| FA-M10T04R | 10 | 1/4 | 7.1 | 19.05 | 38.1 |
| FA-M10T06R | 10 | 3/8 | 7.1 | 22.22 | 40.1 |
| FA-M10T08R | 10 | 1/2 | 7.1 | 26,98 | 46,5 |
| FA-M12T04R | 12 | 1/4 | 8.8 | 19.05 | 43,7 |
| FA-M12T06R | 12 | 3/8 | 8.8 | 22.22 | 46,0 |
| FA-M12T08R | 12 | 1/2 | 8.8 | 26,98 | 52,3 |
| FA-M18T12R | 18 | 3/4 | 13,9 | 34,92 | 54,8 |
Pakiet wysyłkowy
Sprawa inżynierska
Obowiązujące scenariusze
Często zadawane pytania
Q1.Jakie produkty możesz dostarczyć?
Re: złączki zaciskowe (połączenia), złączki hydrauliczne, złączki rurowe, zawory kulowe, zawory iglicowe itp.
Q2.Czy możesz tworzyć produkty w oparciu o nasze prośby, takie jak rozmiar, połączenie, gwint, kształt i tak dalej?
Re: Tak, mamy doświadczony zespół techniczny i możemy zaprojektować i wyprodukować produkty zgodnie z Twoimi wymaganiami.
Q3.A co z jakością i ceną?
Re: Jakość jest bardzo dobra.Cena nie jest niska, ale całkiem rozsądna jak na ten poziom jakości.
Q4.Czy możesz dostarczyć próbki do przetestowania?Za darmo?
Re: Oczywiście, możesz najpierw wziąć kilka do przetestowania.Twoja strona ponosi koszt ze względu na jego wysoką wartość.
Pytanie 5.Czy możesz obsługiwać zamówienia OEM?
Re: Tak, OEM jest obsługiwany, chociaż mamy również własną markę o nazwie AFK.
Q6.Jakie metody płatności wybrać?
Re: W przypadku małego zamówienia, 100% Paypal, Western Union i T / T z góry.W przypadku zakupu hurtowego 50% T / T, Western Union, L / C jako depozyt i 50% salda zapłaconego przed wysyłką.
Pytanie 7.A co z czasem realizacji?
Re: Zwykle czas dostawy wynosi 5-7 dni roboczych na próbkę, 7-10 dni roboczych na masową produkcję.
Pytanie 8.Jak wyślesz towar?
Re: W przypadku niewielkiej kwoty stosuje się głównie ekspres międzynarodowy, taki jak DHL, FedEx, UPS, TNT.Na dużą kwotę, drogą powietrzną lub morską.Poza tym możesz również mieć własnego spedytora, który odbierze towar i zorganizuje wysyłkę.
